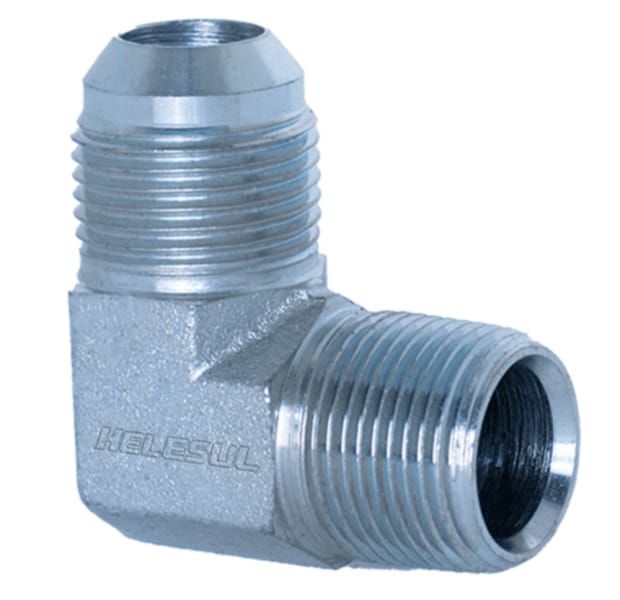

Adaptador JOELHO 90º MACHO JIC X NPT
Qualquer falha de conexão pode resultar em paradas dispendiosas, perda de produtividade e riscos de segurança. É aqui que os adaptadores hidráulicos Helesul DKO (Double Cone O-ring) se destacam como a escolha estratégica para fabricantes e operadores que não abrem mão da confiabilidade, oferecendo uma solução robusta baseada em versatilidade, vedação superior e compatibilidade global.
- Detalhes Técnicos
- Aplicações

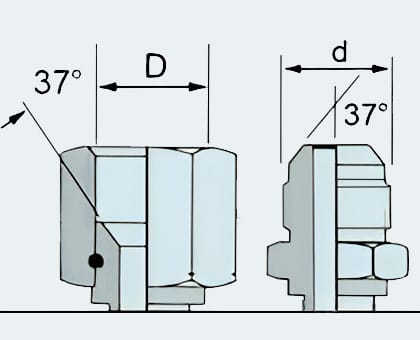

- Tabela de Medidas (JIC)

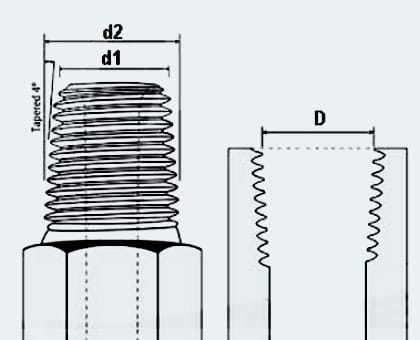

- Tabela de Medidas (NPT)
- Normas atendidas: DIN 2353 (L, S) / ISO 8434-1
- Diâmetros externos: 6 mm – 42 mm (tubos métricos)
- Pressão máxima de operação: 420 bar (6.000 PSI)
- Temperatura de trabalho: -40°C a +120°C
- Material do corpo: aço-carbono
- Acabamento superficial: zincado trivalente
- Anel O-ring: NBR 90 Shore A
- Certificação: ISO 9001
Colheitadeiras e pulverizadores agrícolas
Nos circuitos de barras articuladas e comandos hidráulicos expostos a vibração constante e terreno irregular, os adaptadores hidráulicos DKO mantêm a vedação estável, mitigam contaminação do solo por óleo e reduzem intervenções corretivas. A dupla vedação tolera ciclos rápidos e picos de pressão típicos de manobras em campo, preservando a eficiência do sistema.
Tratores e implementos de preparo do solo
Em cilindros de arados reversíveis, grades niveladoras e subsoladores, o perfil de 24° com O-ring oferece conexão robusta contra impactos e cargas cíclicas, assegurando respostas precisas de atuação. A repetibilidade de torque diminui afrouxamentos e sustenta a produtividade durante jornadas prolongadas de trabalho.
Basculantes e caminhões rodoviários
No tombamento de caçambas e plataformas, as conexões DKO contribuem para operação segura e contínua, mantendo vedação total ao longo de ciclos repetitivos. A resistência a torque elevado ajuda a preservar a integridade do conjunto após manutenções e inspeções periódicas em frotas rodoviárias.
Roçadeiras e varredeiras laterais
Expostos a poeira, detritos e variações térmicas, os sistemas de braços articulados se beneficiam da vedação resiliente do O-ring e do assento cônico, reduzindo microvazamentos e mantendo pressão estável. Isso prolonga intervalos de manutenção e otimiza a disponibilidade do equipamento.
Prensas e compactadores
Em máquinas com alta pressão constante, a vedação dupla evita perdas progressivas de fluido que degradam força e velocidade. O resultado é ciclo mais consistente, menor consumo de óleo e melhor rendimento por hora, especialmente em operações industriais contínuas.
 |
Medida Nominal |
Rosca Externa (d) [mm] |
Rosca Interna (D) [mm] |
|
7/16"-20 |
11,1 |
9,7 |
|
|
1/2"-20 |
12,7 |
11,3 |
|
|
9/16"-18 |
14,3 |
12,8 |
|
|
3/4"-16 |
19,1 |
17,3 |
|
|
7/8"-14 |
22,2 |
20,3 |
|
|
1.1/16"-12 |
27,0 |
24,7 |
|
|
1.3/16"-12 |
30,2 |
27,9 |
|
|
1.5/16"-12 |
33,3 |
31,0 |
|
|
1.5/8"-12 |
41,3 |
39,0 |
|
|
1.7/8"-12 |
47,6 |
45,3 |
|
|
2.1/2"-12 |
63,5 |
61,5 |
|
|
Medida Nominal |
Rosca Externa (d) [mm] |
Rosca Interna (D) [mm] |
|
7/16"-20 |
11,1 |
9,7 |
|
|
1/2"-20 |
12,7 |
11,3 |
|
|
9/16"-18 |
14,3 |
12,8 |
|
|
3/4"-16 |
19,1 |
17,3 |
|
|
7/8"-14 |
22,2 |
20,3 |
|
|
1.1/16"-12 |
27,0 |
24,7 |
Os adaptadores DKO (Double Cone O-ring) utilizam um sistema de vedação dupla com anel O-ring, enquanto os JIC tradicionais possuem apenas um cone de vedação. O sistema DKO reduz vazamentos em até 98% e oferece vida útil 3 vezes superior, com tolerância a múltiplas montagens e desmontagens sem perda de eficiência.
Um adaptador hidráulico JIC é um componente de conexão padronizado que utiliza rosca cônica de 37° (conforme norma ISO 6149). Ele conecta mangueiras, cilindros e válvulas em sistemas hidráulicos, garantindo vedação metal-metal sem uso de anéis de borracha. Amplamente adotado em máquinas agrícolas, rodoviárias e equipamentos industriais.
O JIC utiliza rosca cônica de 37° e vedação metal-metal, enquanto padrões como SAE usam rosca cilíndrica. O JIC oferece maior resistência a pressões elevadas (até 280 bar), menor risco de vazamentos sob vibração e compatibilidade internacional garantida. Por isso, é preferido em implementos agrícolas e equipamentos que operam em condições severas.
Não. São três padrões de rosca completamente diferentes (BSP 55°, JIC 37°, SAE 45°). A mistura de padrões resulta em conexões inseguras, vazamentos e danos permanentes aos componentes. Sempre verifique o padrão do seu sistema antes de qualquer substituição. Embora existam adaptadores de conversão, eles podem introduzir pontos de restrição no fluxo.
NPTF possui tolerância mais estreita e pode selar sem selante em combustíveis. Para hidráulica, NPT com fita PTFE oferece melhor custo-benefício e facilidade de manutenção.
Use fita PTFE se a conexão será reapertada periodicamente. Prefira selante anaeróbico para vedação permanente e maior resistência a vibração.
A geometria cônica faz com que os flancos da rosca se comprimam umas contra as outras conforme o aperto, criando uma barreira metálica que se complementa com fita PTFE ou selante anaeróbico.
ADAPTADORES DKO
Em circuitos hidráulicos agrícolas, falhas de vedação podem parar uma colheitadeira em plena safra e gerar altos custos de manutenção. O sistema de vedação dupla com O-ring ajuda a eliminar vazamentos mesmo sob vibração intensa e picos de pressão, reduzindo paradas não programadas e perdas de fluido em até 95%, quando instalados conforme especificação. O cone de 24° autocentrante acelera a montagem em até 40% versus conexões convencionais, reduz retrabalhos e melhora a repetibilidade do torque.
Os adaptadores hidráulicos Helesul DKO (Double Cone O-ring) são projetados para vedação de alta confiabilidade em sistemas hidráulicos de alta pressão, unindo cone de 24° autocentrante e O-ring para performance consistente em máquinas agrícolas e aplicações rodoviárias. Com construção robusta,reduzem vazamentos, simplificam a montagem e elevam a disponibilidade dos equipamentos mesmo sob vibração, ciclos intensos e ambientes agressivos.
Todos os adaptadores hidráulicos Helesul são fabricados conforme normas ISO, SAE e DIN, garantindo intercambialidade, segurança e desempenho previsível em campo.
No coração de cada máquina agrícola ou implemento rodoviário de alta performance, a integridade do sistema hidráulico é inegociável.
