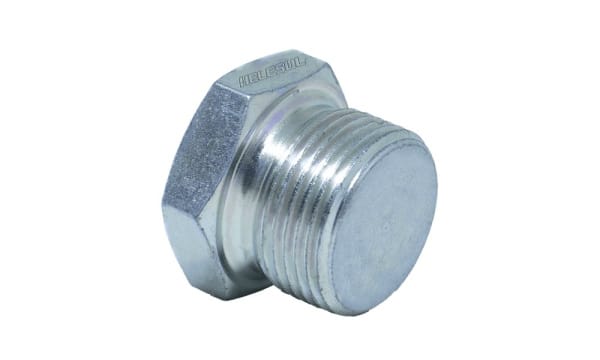

Adaptador Tampão BSP
Com o padrão de rosca Whitworth a 55°, garantem vedação segura, fácil manutenção e total intercambiabilidade, atendendo aos mais altos padrões internacionais.
Se você busca produtividade sem imprevistos e conexões que mantêm o ritmo do seu trabalho, os adaptadores Helesul BSP são a escolha certa.
- Tabela de Medidas
- Detalhes Técnicos
- Aplicações
|
|

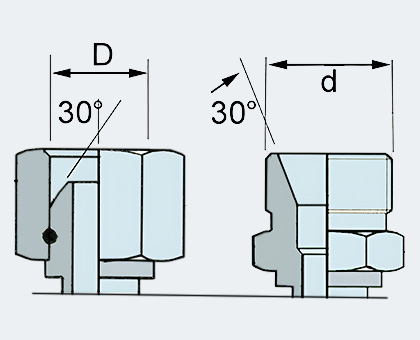

BSP |
||
|
Medida Nominal |
Rosca Externa (d) [mm] |
Rosca Interna (D) [mm] |
|
|
G 1/8"-28 |
9,7 |
8,6 |
|
|
G 1/4"-19 |
13,2 |
11,4 |
|
|
G 3/8"-19 |
16,7 |
15 |
|
|
G 1/2"-14 |
21 |
18,6 |
|
|
G 5/8"-14 |
22,9 |
20,6 |
|
|
G 3/4"-14 |
26,4 |
24,1 |
|
|
G 1"-11 |
33,3 |
30,3 |
|
|
G 1.1/4"-11 |
41,9 |
39 |
|
|
G 1.1/2"-11 |
47,8 |
44,9 |
|
|
G 2"-11 |
59,6 |
56,7 |
|
- Normas atendidas: ISO 8434-6;
- Pressão máxima de operação: 420 bar (6.000 PSI);
- Temperatura de trabalho: -30°C a +120°C;
- Material do corpo: aço-carbono;
- Acabamento superficial: zincado trivalente;
- Anel O-ring: NBR 90 Shore A;
- Certificação: ISO 9001.
A versatilidade dos adaptadores BSP permite sua aplicação em pontos críticos de diversos equipamentos, onde a performance é fundamental.
Em Implementos Agrícolas
Nas linhas de pulverizadores autopropelidos, a precisão é tudo. Os adaptadores BSPP garantem conexões estanques entre o manifold e as mangueiras, prevenindo gotejamentos que causam desperdício de defensivos e desuniformidade na aplicação.
Já em plantadeiras de alta precisão, asseguram um fluxo de óleo constante para os motores hidráulicos dos dosadores, um fator crucial para manter o stand de plantas desejado durante longas jornadas de semeadura.
Em Implementos Rodoviários
No basculamento hidráulico de caçambas, os modelos BSPT demonstram sua robustez ao suportar as altíssimas pressões geradas pelo levantamento de cargas pesadas, mantendo a estabilidade do sistema ciclo após ciclo.
Para o acionamento de pranchas rebaixáveis, os adaptadores cotovelo (90°) otimizam o layout das mangueiras em espaços reduzidos, protegendo o circuito contra impactos e abrasão.
A rosca BSPP (Paralela) é cilíndrica e sua vedação depende de um anel-O alojado em um rebaixo. É ideal para sistemas que exigem montagem e desmontagem frequentes. A rosca BSPT (Cônica), por sua vez, veda pelo aperto e deformação dos próprios filetes (metal-metal), sendo a escolha preferida para aplicações de alta pressão e instalações permanentes sob vibração contínua.
Não. São três padrões de rosca completamente diferentes (BSP 55°, JIC 37°, SAE 45°). A mistura de padrões resulta em conexões inseguras, vazamentos e danos permanentes aos componentes. Sempre verifique o padrão do seu sistema antes de qualquer substituição. Embora existam adaptadores de conversão, eles podem introduzir pontos de restrição no fluxo.
Com a instalação correta, um adaptador BSP pode durar mais de uma década. A manutenção é simples: inspeções visuais semestrais em busca de vazamentos ou corrosão, limpeza externa e, no caso do BSPP, a troca do anel-O sempre que a conexão for desfeita. Evite o aperto excessivo, que é uma das principais causas de falha na rosca.
Use fita PTFE se a conexão será reapertada periodicamente. Prefira selante anaeróbico para vedação permanente e maior resistência a vibração.
A padronização da rosca Whitworth a 55° (seja paralela - BSPP, ou cônica - BSPT) garante intercambiabilidade global, simplificando a manutenção e a reposição de peças em qualquer lugar. A vedação, realizada por anel-O confinado ou pelo contato metal-metal, foi projetada para eliminar vazamentos mesmo sob a vibração intensa do campo ou das estradas, protegendo o fluido hidráulico de contaminações e garantindo um ambiente de trabalho mais seguro. Fabricados em aço de alta resistência com tratamento anticorrosivo, estes componentes resistem a picos de pressão e à agressividade de fertilizantes e umidade, assegurando uma vida útil longa e sem surpresas.
Todos os adaptadores hidráulicos Helesul são fabricados conforme normas ISO, SAE e DIN, garantindo intercambialidade, segurança e desempenho previsível em campo.
