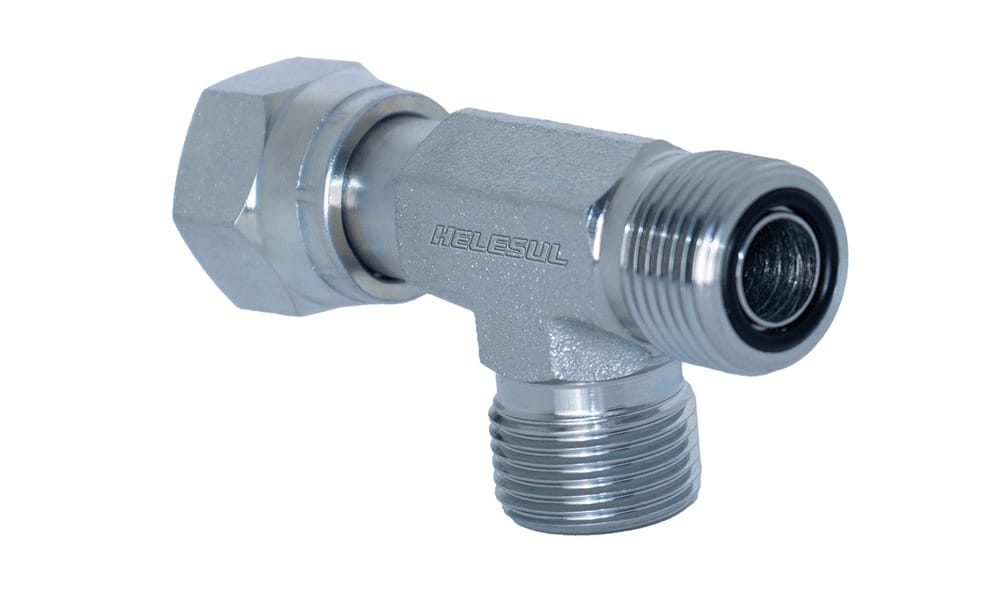

Adaptador TEE ORFS M ORFS F LATERAL
Ideais para tratores, colheitadeiras, caçambas basculantes e plataformas rodoviárias, os adaptadores Helesul ORFS asseguram disponibilidade máxima dos equipamentos e operatividade sem paradas inesperadas.
- Detalhes Técnicos
- Aplicações
- Tabela de Medidas (ORFS)
- Normas atendidas: ISO 8434-3;
- Pressão máxima de operação: 420 bar (6.000 PSI);
- Temperatura de trabalho: -30°C a +120°C;
- Material do corpo: aço-carbono;
- Acabamento superficial: zincado trivalente;
- Anel O-ring: NBR 90 Shore A;
- Certificação: ISO 9001.
De pulverizadores a plataformas elevatórias, os adaptadores ORFS mantêm a estanqueidade onde conexões JIC 37° ou BSP falham:
- Barras de pulverizadores – evitam contaminação de defensivos.
- Cilindros de colheitadeiras – suportam picos de pressão cíclicos.
- Basculamento de caçambas – eliminam perdas de óleo e aumentam a segurança.
- Roçadeiras laterais – resistem à vibração intensa.
- Plataformas veiculares – preservam integridade durante elevação de cargas.
|
|

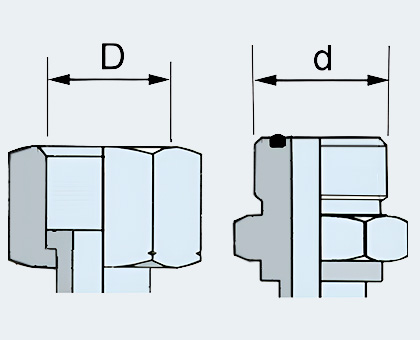

Medida Nominal |
Rosca Externa (d) [mm] |
Rosca Interna (D) [mm] |
|
9/16" |
14,3 |
12,8 |
|
|
11/16" |
17,5 |
15,9 |
|
|
13/16" |
20,6 |
19,0 |
|
|
1" |
25,4 |
23,8 |
|
|
1.3/16" |
30,2 |
27,9 |
|
|
1.7/16" |
36,5 |
34,2 |
|
|
1.11/16" |
42,9 |
40,5 |
|
|
2" |
50,8 |
48,41 |
É possível interligar ORFS a JIC, BSP ou métricos por meio de adaptadores específicos. Recomendamos verificar pressão, rosca e perfil de vedação de cada transição para manter a estanqueidade e a segurança.
Em condições normais, não. O O-ring compensa microassentamentos. Utilize torquímetro na montagem e siga a tabela de torque por bitola. Reapertos frequentes podem danificar o O-ring.
Use fita PTFE se a conexão será reapertada periodicamente. Prefira selante anaeróbico para vedação permanente e maior resistência a vibração.
Os adaptadores hidráulicos ORFS (O-Ring Face Seal) são a solução definitiva para impedir vazamentos em circuitos de até 420 bar, mesmo sob pulsação intensa, vibração constante e variações térmicas severas. Projetados para tratores, colheitadeiras, caçambas basculantes e plataformas rodoviárias, eles entregam confiabilidade superior e reduzem drasticamente o tempo de máquina parada.
A vedação elástica na face plana elimina microfugas sem exigir o deformar metal-metal típico das conexões flare 37°. Isso resulta em:
- Torque de montagem até 30 % menor, evitando sobreaperto.
- Reapertos quase dispensáveis, mantendo a pressão de serviço estável.
- Vida útil prolongada graças à simples troca do O-ring.
Todos os adaptadores hidráulicos Helesul são fabricados conforme normas ISO, SAE e DIN, garantindo intercambialidade, segurança e desempenho previsível em campo.
