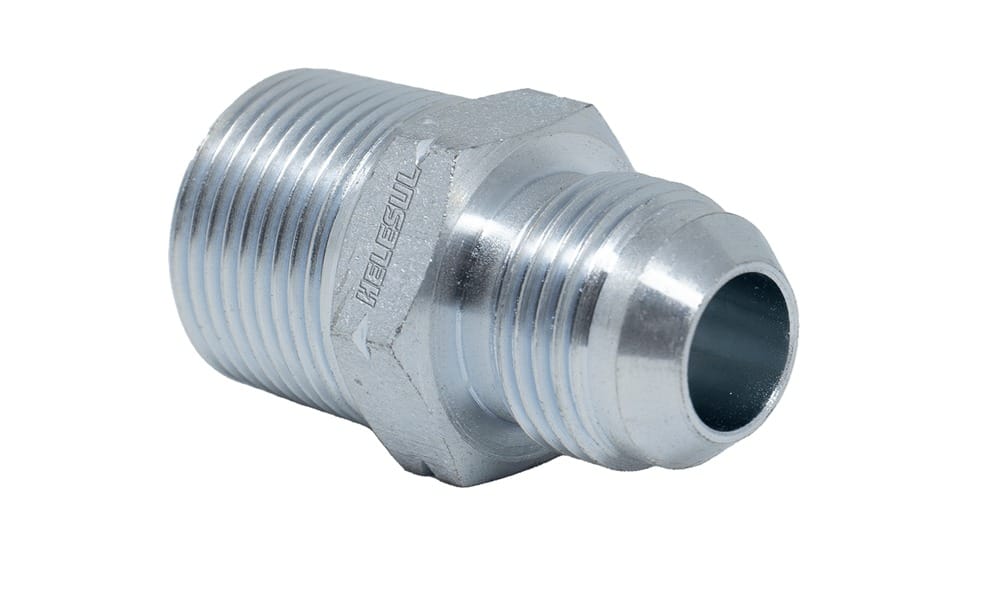

Adaptador Macho JIC x Macho NPT
Se o seu objetivo é maximizar a eficiência da frota, reduzir paradas e garantir reposição rápida de componentes, conte com a qualidade Helesul.
Descubra como nossos adaptadores podem fazer a diferença no campo e na estrada.
- Detalhes Técnicos
- Aplicações

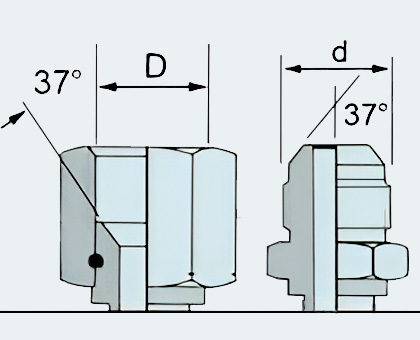

- Tabela de Medidas (JIC)

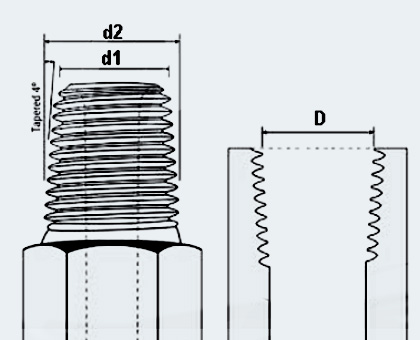

- Tabela de Medidas (NPT)
- Normas atendidas: ISO 6149 e SAEJ 514;
- Pressão máxima de operação: 420 bar (6.000 PSI);
- Temperatura de trabalho: -20°C a +100°C;
- Material do corpo: aço-carbono;
- Acabamento superficial: zincado trivalente;
- Certificação: ISO 9001.
Implementos agrícolas
- Cilindros de barras pulverizadoras — abertura/fechamento preciso.
- Conexões em comandos hidráulicos de colheitadeiras — múltiplas operações simultâneas sem perda de pressão.
- Sistemas de direção assistida em tratores — resposta rápida e estável.
Equipamentos rodoviários
- Basculamento de caçambas — suportam picos de pressão ao erguer cargas pesadas.
- Roçadeiras laterais e varredoras — fluxo hidráulico constante para jornadas prolongadas.
- Freios hidráulicos — segurança reforçada com vedação confiável.
 |
Medida Nominal |
Rosca Externa (d) [mm] |
Rosca Interna (D) [mm] |
|
7/16"-20 |
11,1 |
9,7 |
|
|
1/2"-20 |
12,7 |
11,3 |
|
|
9/16"-18 |
14,3 |
12,8 |
|
|
3/4"-16 |
19,1 |
17,3 |
|
|
7/8"-14 |
22,2 |
20,3 |
|
|
1.1/16"-12 |
27,0 |
24,7 |
|
|
1.3/16"-12 |
30,2 |
27,9 |
|
|
1.5/16"-12 |
33,3 |
31,0 |
|
|
1.5/8"-12 |
41,3 |
39,0 |
|
|
1.7/8"-12 |
47,6 |
45,3 |
|
|
2.1/2"-12 |
63,5 |
61,5 |
|
|
Medida Nominal |
Rosca Externa (d) [mm] |
Rosca Interna (D) [mm] |
|
|
7/16"-20 |
11,1 |
9,7 |
|
1/2"-20 |
12,7 |
11,3 |
|
|
9/16"-18 |
14,3 |
12,8 |
|
|
3/4"-16 |
19,1 |
17,3 |
|
|
7/8"-14 |
22,2 |
20,3 |
|
|
1.1/16"-12 |
27,0 |
24,7 |
Os adaptadores DKO (Double Cone O-ring) utilizam um sistema de vedação dupla com anel O-ring, enquanto os JIC tradicionais possuem apenas um cone de vedação. O sistema DKO reduz vazamentos em até 98% e oferece vida útil 3 vezes superior, com tolerância a múltiplas montagens e desmontagens sem perda de eficiência.
Um adaptador hidráulico JIC é um componente de conexão padronizado que utiliza rosca cônica de 37° (conforme norma ISO 6149). Ele conecta mangueiras, cilindros e válvulas em sistemas hidráulicos, garantindo vedação metal-metal sem uso de anéis de borracha. Amplamente adotado em máquinas agrícolas, rodoviárias e equipamentos industriais.
O JIC utiliza rosca cônica de 37° e vedação metal-metal, enquanto padrões como SAE usam rosca cilíndrica. O JIC oferece maior resistência a pressões elevadas (até 280 bar), menor risco de vazamentos sob vibração e compatibilidade internacional garantida. Por isso, é preferido em implementos agrícolas e equipamentos que operam em condições severas.
Não. São três padrões de rosca completamente diferentes (BSP 55°, JIC 37°, SAE 45°). A mistura de padrões resulta em conexões inseguras, vazamentos e danos permanentes aos componentes. Sempre verifique o padrão do seu sistema antes de qualquer substituição. Embora existam adaptadores de conversão, eles podem introduzir pontos de restrição no fluxo.
NPTF possui tolerância mais estreita e pode selar sem selante em combustíveis. Para hidráulica, NPT com fita PTFE oferece melhor custo-benefício e facilidade de manutenção.
Use fita PTFE se a conexão será reapertada periodicamente. Prefira selante anaeróbico para vedação permanente e maior resistência a vibração.
A geometria cônica faz com que os flancos da rosca se comprimam umas contra as outras conforme o aperto, criando uma barreira metálica que se complementa com fita PTFE ou selante anaeróbico.
Os adaptadores hidráulicos JIC (Joint Industry Council) são componentes essenciais em sistemas de transmissão de potência fluida, garantindo conexões seguras e estáveis entre mangueiras, cilindros e válvulas. Amplamente utilizados em máquinas agrícolas e equipamentos rodoviários, esses adaptadores oferecem padronização internacional, facilitando manutenção e reposição de peças. Sua confiabilidade e eficiência operacional os tornaram a escolha preferida de fabricantes e operadores de implementos em todo o mundo.
Todos os adaptadores hidráulicos Helesul são fabricados conforme normas ISO, SAE e DIN, garantindo intercambialidade, segurança e desempenho previsível em campo.
