Adaptador Macho DKO x Macho BSP
É aqui que os adaptadores hidráulicos Helesul DKO (Double Cone O-ring) se destacam como a escolha estratégica para fabricantes e operadores que não abrem mão da confiabilidade, oferecendo uma solução robusta baseada em versatilidade, vedação superior e compatibilidade global.
- Detalhes Técnicos
- Aplicações
- Tabela de Medidas (BSP)
- Tabela de Medidas (DKO)
- Normas atendidas: ISO 8434-6;
- Pressão máxima de operação: 420 bar (6.000 PSI);
- Temperatura de trabalho: -30°C a +120°C;
- Material do corpo: aço-carbono;
- Acabamento superficial: zincado trivalente;
- Anel O-ring: NBR 90 Shore A;
- Certificação: ISO 9001.
A versatilidade dos adaptadores BSP permite sua aplicação em pontos críticos de diversos equipamentos, onde a performance é fundamental.
Em Implementos Agrícolas
Nas linhas de pulverizadores autopropelidos, a precisão é tudo. Os adaptadores BSPP garantem conexões estanques entre o manifold e as mangueiras, prevenindo gotejamentos que causam desperdício de defensivos e desuniformidade na aplicação.
Já em plantadeiras de alta precisão, asseguram um fluxo de óleo constante para os motores hidráulicos dos dosadores, um fator crucial para manter o stand de plantas desejado durante longas jornadas de semeadura.
Em Implementos Rodoviários
No basculamento hidráulico de caçambas, os modelos BSPT demonstram sua robustez ao suportar as altíssimas pressões geradas pelo levantamento de cargas pesadas, mantendo a estabilidade do sistema ciclo após ciclo.
Para o acionamento de pranchas rebaixáveis, os adaptadores cotovelo (90°) otimizam o layout das mangueiras em espaços reduzidos, protegendo o circuito contra impactos e abrasão.
|
|

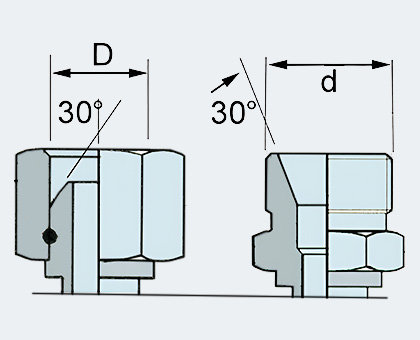

BSP |
||
|
Medida Nominal |
Rosca Externa (d) [mm] |
Rosca Interna (D) [mm] |
|
|
G 1/8"-28 |
9,7 |
8,6 |
|
|
G 1/4"-19 |
13,2 |
11,4 |
|
|
G 3/8"-19 |
16,7 |
15 |
|
|
G 1/2"-14 |
21 |
18,6 |
|
|
G 5/8"-14 |
22,9 |
20,6 |
|
|
G 3/4"-14 |
26,4 |
24,1 |
|
|
G 1"-11 |
33,3 |
30,3 |
|
|
G 1.1/4"-11 |
41,9 |
39 |
|
|
G 1.1/2"-11 |
47,8 |
44,9 |
|
|
G 2"-11 |
59,6 |
56,7 |
|
 |

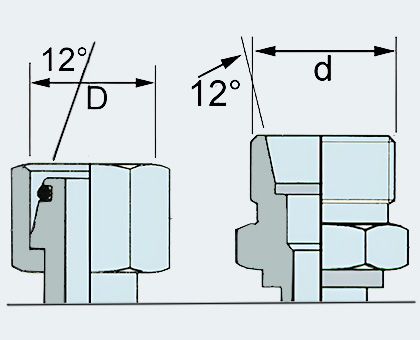

Medida Nominal |
Tubo [mm] |
Rosca Externa (d) [mm] |
Rosca Interna (D) [mm] |
|
|
|
Serie Ligera |
Serie Pesada |
|
|
|
|
M12x1,5 |
6 |
- |
12 |
10,4 |
|
|
M14x1,5 |
8 |
6 |
14 |
12,4 |
|
|
M16x1,5 |
10 |
8 |
16 |
14,4 |
|
|
M18x1,5 |
12 |
10 |
18 |
16,4 |
|
|
M20x1,5 |
- |
12 |
20 |
18,4 |
|
|
M22x1,5 |
15 |
14 |
22 |
20,4 |
|
|
M24x1,5 |
- |
16 |
24 |
22,4 |
|
|
M26x1,5 |
18 |
- |
26 |
24,4 |
|
|
M30x2 |
22 |
20 |
30 |
27,8 |
|
|
M36x2 |
28 |
25 |
36 |
33,8 |
|
|
M42x2 |
- |
30 |
42 |
39,8 |
|
|
M45x2 |
35 |
- |
45 |
42,8 |
|
|
M52x2 |
45 |
38 |
52 |
49,8 |
|
Em geral, sim, graças às opções métricas e UNF e ao uso de adaptadores quando necessário. Verifique o par rosca/porta e o padrão da máquina.
Menos microvazamentos, montagem mais rápida e menor retrabalho, o que se traduz em máquinas mais disponíveis e menor consumo de fluido ao longo do ciclo de vida.
Os adaptadores DKO (Double Cone O-ring) utilizam um sistema de vedação dupla com anel O-ring, enquanto os JIC tradicionais possuem apenas um cone de vedação. O sistema DKO reduz vazamentos em até 98% e oferece vida útil 3 vezes superior, com tolerância a múltiplas montagens e desmontagens sem perda de eficiência.
A rosca BSPP (Paralela) é cilíndrica e sua vedação depende de um anel-O alojado em um rebaixo. É ideal para sistemas que exigem montagem e desmontagem frequentes. A rosca BSPT (Cônica), por sua vez, veda pelo aperto e deformação dos próprios filetes (metal-metal), sendo a escolha preferida para aplicações de alta pressão e instalações permanentes sob vibração contínua.
Não. São três padrões de rosca completamente diferentes (BSP 55°, JIC 37°, SAE 45°). A mistura de padrões resulta em conexões inseguras, vazamentos e danos permanentes aos componentes. Sempre verifique o padrão do seu sistema antes de qualquer substituição. Embora existam adaptadores de conversão, eles podem introduzir pontos de restrição no fluxo.
Com a instalação correta, um adaptador BSP pode durar mais de uma década. A manutenção é simples: inspeções visuais semestrais em busca de vazamentos ou corrosão, limpeza externa e, no caso do BSPP, a troca do anel-O sempre que a conexão for desfeita. Evite o aperto excessivo, que é uma das principais causas de falha na rosca.
Use fita PTFE se a conexão será reapertada periodicamente. Prefira selante anaeróbico para vedação permanente e maior resistência a vibração.
Em circuitos hidráulicos agrícolas, falhas de vedação podem parar uma colheitadeira em plena safra e gerar altos custos de manutenção. O sistema de vedação dupla com O-ring ajuda a eliminar vazamentos mesmo sob vibração intensa e picos de pressão, reduzindo paradas não programadas e perdas de fluido em até 95%, quando instalados conforme especificação.
O cone de 24° autocentrante acelera a montagem em até 40% versus conexões convencionais, reduz retrabalhos e melhora a repetibilidade do torque.
Os adaptadores hidráulicos Helesul DKO (Double Cone O-ring) são projetados para vedação de alta confiabilidade em sistemas hidráulicos de alta pressão, unindo cone de 24° autocentrante e O-ring para performance consistente em máquinas agrícolas e aplicações rodoviárias.
Com construção robusta, reduzem vazamentos, simplificam a montagem e elevam a disponibilidade dos equipamentos mesmo sob vibração, ciclos intensos e ambientes agressivos.
Todos os adaptadores hidráulicos Helesul são fabricados conforme normas ISO, SAE e DIN, garantindo intercambialidade, segurança e desempenho previsível em campo.
