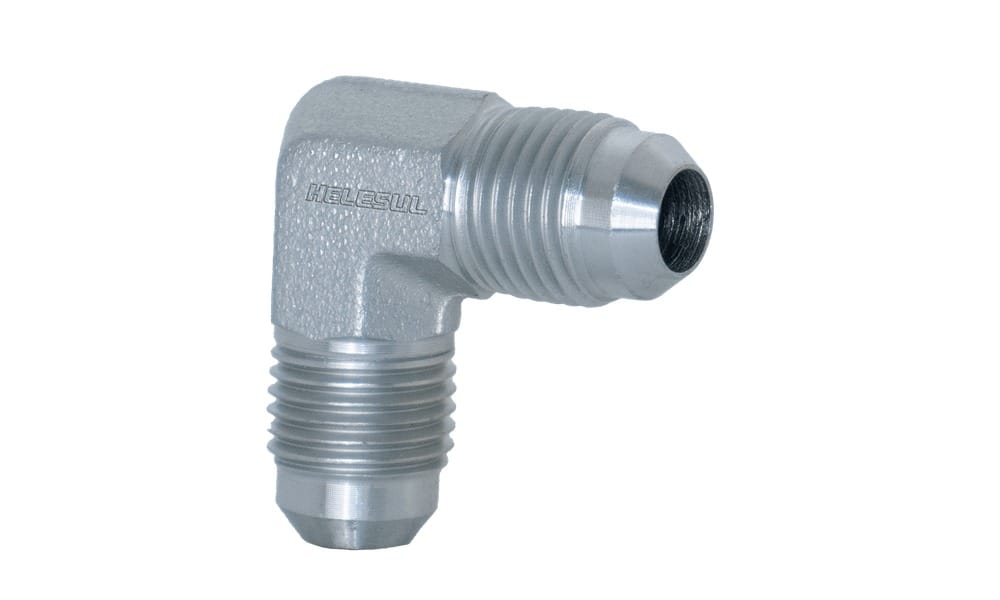

Adaptador Joelho 90° Macho JIC x Macho JIC
Se o seu objetivo é maximizar a eficiência da frota, reduzir paradas e garantir reposição rápida de componentes, conte com a qualidade Helesul.
Descubra como nossos adaptadores podem fazer a diferença no campo e na estrada.
- Detalhes Técnicos
- Aplicações
- Tabela de Medidas (JIC)
- Normas atendidas: ISO 6149 e SAEJ 514;
- Pressão máxima de operação: 420 bar (6.000 PSI);
- Temperatura de trabalho: -20°C a +100°C;
- Material do corpo: aço-carbono;
- Acabamento superficial: zincado trivalente;
- Certificação: ISO 9001.
Implementos agrícolas
- Cilindros de barras pulverizadoras — abertura/fechamento preciso.
- Conexões em comandos hidráulicos de colheitadeiras — múltiplas operações simultâneas sem perda de pressão.
- Sistemas de direção assistida em tratores — resposta rápida e estável.
Equipamentos rodoviários
- Basculamento de caçambas — suportam picos de pressão ao erguer cargas pesadas.
- Roçadeiras laterais e varredoras — fluxo hidráulico constante para jornadas prolongadas.
- Freios hidráulicos — segurança reforçada com vedação confiável.
 |

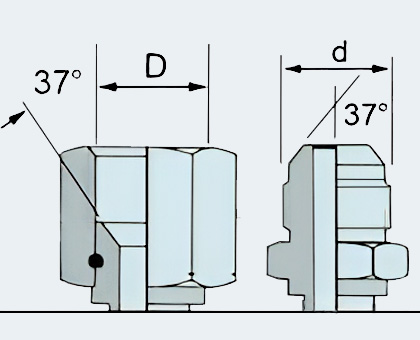

Medida Nominal |
Rosca Externa (d) [mm] |
Rosca Interna (D) [mm] |
|
7/16"-20 |
11,1 |
9,7 |
|
|
1/2"-20 |
12,7 |
11,3 |
|
|
9/16"-18 |
14,3 |
12,8 |
|
|
3/4"-16 |
19,1 |
17,3 |
|
|
7/8"-14 |
22,2 |
20,3 |
|
|
1.1/16"-12 |
27,0 |
24,7 |
|
|
1.3/16"-12 |
30,2 |
27,9 |
|
|
1.5/16"-12 |
33,3 |
31,0 |
|
|
1.5/8"-12 |
41,3 |
39,0 |
|
|
1.7/8"-12 |
47,6 |
45,3 |
|
|
2.1/2"-12 |
63,5 |
61,5 |
Os adaptadores DKO (Double Cone O-ring) utilizam um sistema de vedação dupla com anel O-ring, enquanto os JIC tradicionais possuem apenas um cone de vedação. O sistema DKO reduz vazamentos em até 98% e oferece vida útil 3 vezes superior, com tolerância a múltiplas montagens e desmontagens sem perda de eficiência.
Um adaptador hidráulico JIC é um componente de conexão padronizado que utiliza rosca cônica de 37° (conforme norma ISO 6149). Ele conecta mangueiras, cilindros e válvulas em sistemas hidráulicos, garantindo vedação metal-metal sem uso de anéis de borracha. Amplamente adotado em máquinas agrícolas, rodoviárias e equipamentos industriais.
O JIC utiliza rosca cônica de 37° e vedação metal-metal, enquanto padrões como SAE usam rosca cilíndrica. O JIC oferece maior resistência a pressões elevadas (até 280 bar), menor risco de vazamentos sob vibração e compatibilidade internacional garantida. Por isso, é preferido em implementos agrícolas e equipamentos que operam em condições severas.
Não. São três padrões de rosca completamente diferentes (BSP 55°, JIC 37°, SAE 45°). A mistura de padrões resulta em conexões inseguras, vazamentos e danos permanentes aos componentes. Sempre verifique o padrão do seu sistema antes de qualquer substituição. Embora existam adaptadores de conversão, eles podem introduzir pontos de restrição no fluxo.
Use fita PTFE se a conexão será reapertada periodicamente. Prefira selante anaeróbico para vedação permanente e maior resistência a vibração.
Os adaptadores hidráulicos JIC (Joint Industry Council) são componentes essenciais em sistemas de transmissão de potência fluida, garantindo conexões seguras e estáveis entre mangueiras, cilindros e válvulas. Amplamente utilizados em máquinas agrícolas e equipamentos rodoviários, esses adaptadores oferecem padronização internacional, facilitando manutenção e reposição de peças. Sua confiabilidade e eficiência operacional os tornaram a escolha preferida de fabricantes e operadores de implementos em todo o mundo.
Todos os adaptadores hidráulicos Helesul são fabricados conforme normas ISO, SAE e DIN, garantindo intercambialidade, segurança e desempenho previsível em campo.
