Adaptador Macho Recto JIC x BSP
Si su objetivo es maximizar la eficiencia de la flota, reducir paradas y garantizar una reposición rápida de componentes, cuente con la calidad Helesul. Descubra cómo nuestros adaptadores pueden marcar la diferencia en el campo y en la carretera.
- Detalles Técnicos
- Aplicaciones
- Tabla de Medidas (JIC)
- Tabla de Medidas (BSP)
- Normas cumplidas: ISO 6149 y SAE J514;
- Presión máxima de operación: 420 bar (6.000 PSI);
- Temperatura de trabajo: -20°C a +100°C;
- Material del cuerpo: acero al carbono;
- Acabado superficial: zincado trivalente;
- Certificación: ISO 9001.
Implementos agrícolas
- Cilindros de barras pulverizadoras — apertura/cierre preciso.
- Conexiones en mandos hidráulicos de cosechadoras — múltiples operaciones simultáneas sin pérdida de presión.
- Sistemas de dirección asistida en tractores — respuesta rápida y estable.
Equipos viales
- Volcado de tolvas — soportan picos de presión al levantar cargas pesadas.
- Desmalezadoras laterales y barredoras — flujo hidráulico constante para jornadas prolongadas.
- Frenos hidráulicos — seguridad reforzada con sellado confiable.
 |

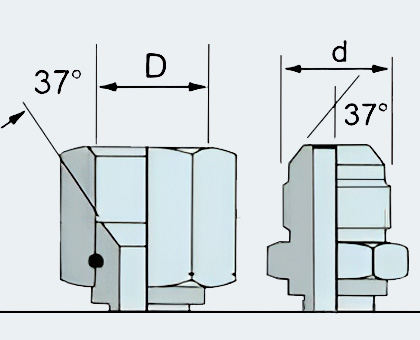

Medida Nominal |
Rosca Externa (d) [mm] |
Rosca Interna (D) [mm] |
|
7/16"-20 |
11,1 |
9,7 |
|
|
1/2"-20 |
12,7 |
11,3 |
|
|
9/16"-18 |
14,3 |
12,8 |
|
|
3/4"-16 |
19,1 |
17,3 |
|
|
7/8"-14 |
22,2 |
20,3 |
|
|
1.1/16"-12 |
27,0 |
24,7 |
|
|
1.3/16"-12 |
30,2 |
27,9 |
|
|
1.5/16"-12 |
33,3 |
31,0 |
|
|
1.5/8"-12 |
41,3 |
39,0 |
|
|
1.7/8"-12 |
47,6 |
45,3 |
|
|
2.1/2"-12 |
63,5 |
61,5 |
|
|

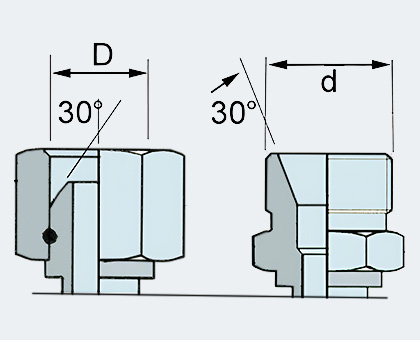

BSP |
||
|
Medida Nominal |
Rosca Externa (d) [mm] |
Rosca Interna (D) [mm] |
|
|
G 1/8"-28 |
9,7 |
8,6 |
|
|
G 1/4"-19 |
13,2 |
11,4 |
|
|
G 3/8"-19 |
16,7 |
15 |
|
|
G 1/2"-14 |
21 |
18,6 |
|
|
G 5/8"-14 |
22,9 |
20,6 |
|
|
G 3/4"-14 |
26,4 |
24,1 |
|
|
G 1"-11 |
33,3 |
30,3 |
|
|
G 1.1/4"-11 |
41,9 |
39 |
|
|
G 1.1/2"-11 |
47,8 |
44,9 |
|
|
G 2"-11 |
59,6 |
56,7 |
|
Los adaptadores DKO (Double Cone O-ring) utilizan un sistema de sellado de doble junta tórica, mientras que los JIC tradicionales tienen un solo cono de sellado. El sistema DKO reduce las fugas hasta en un 98% y ofrece una vida útil 3 veces mayor, con tolerancia a múltiples montajes y desmontajes sin pérdida de eficiencia.
Un adaptador hidráulico JIC es un componente de conexión estandarizado que utiliza una rosca cónica de 37° (según ISO 6149). Conecta mangueras, cilindros y válvulas en sistemas hidráulicos, asegurando un sellado metal con metal sin el uso de anillos de goma. Ampliamente adoptado en maquinaria agrícola, vial y equipos industriales.
JIC utiliza una rosca cónica de 37° y un sello de metal a metal, mientras que estándares como SAE utilizan roscas cilíndricas. JIC ofrece mayor resistencia a altas presiones (hasta 280 bar), menor riesgo de fugas bajo vibración y compatibilidad internacional garantizada. Por lo tanto, se prefiere en implementos y equipos agrícolas que operan en condiciones severas.
La rosca BSPP (Paralela) es cilíndrica y su estanqueidad depende de una junta tórica alojada en un hueco. Es ideal para sistemas que requieren montaje y desmontaje frecuente. La rosca BSPT (Cónica), a su vez, sella debido al apriete y deformación de las propias roscas (metal a metal), siendo la opción preferida para aplicaciones de alta presión e instalaciones permanentes bajo vibración continua.
No. Hay tres estándares de rosca completamente diferentes (BSP 55°, JIC 37°, SAE 45°). La mezcla de estándares da como resultado conexiones inseguras, fugas y daños permanentes a los componentes. Siempre verifique el estándar de su sistema antes de cualquier reemplazo. Aunque existen adaptadores de conversión, pueden introducir puntos de restricción en el flujo.
Con una instalación correcta, un adaptador BSP puede durar más de una década. El mantenimiento es sencillo: inspecciones visuales semestrales en busca de fugas o corrosión, limpieza externa y, en el caso de BSPP, cambio de junta tórica cada vez que se rompe la conexión. Evite apretar demasiado, que es una de las principales causas de fallo de la rosca.
Utilice cinta de PTFE si la conexión se volverá a apretar periódicamente. Prefiera el sellador anaeróbico para un sellado permanente y una mayor resistencia a las vibraciones.
Los adaptadores hidráulicos JIC (Joint Industry Council) son componentes esenciales en los sistemas de transmisión de potencia fluida, garantizando conexiones seguras y estables entre mangueras, cilindros y válvulas. Ampliamente utilizados en maquinaria agrícola y equipos viales, estos adaptadores ofrecen estandarización internacional, facilitando el mantenimiento y la reposición de piezas. Su confiabilidad y eficiencia operacional los han convertido en la opción preferida de fabricantes y operadores de implementos en todo el mundo.
Todos los adaptadores hidráulicos Helesul son fabricados conforme a las normas ISO, SAE y DIN, garantizando intercambiabilidad, seguridad y un rendimiento predecible en campo.
