Adaptador MACHO ORFS X MACHO UNF RECTO
Ideales para tractores, cosechadoras, volquetes y plataformas viales, los adaptadores Helesul ORFS garantizan la máxima disponibilidad de los equipos y una operatividad sin paradas inesperadas.
- Detalles Técnicos
- Aplicaciones
- Tabla de Medidas (ORFS)
- Tabla de Medidas (UNF)
- Normas cumplidas: ISO 8434-3;
- Presión máxima de operación: 420 bar (6.000 PSI);
- Temperatura de trabajo: -30°C a +120°C;
- Material del cuerpo: acero al carbono;
- Acabado superficial: zincado trivalente;
- Anillo O-ring: NBR 90 Shore A;
- Certificación: ISO 9001.
Desde pulverizadores hasta plataformas elevadoras, los adaptadores ORFS mantienen una estanqueidad total donde las conexiones JIC 37° o BSP fallan:
- Barras de pulverizadores – evitan la contaminación por agroquímicos.
- Cilindros de cosechadoras – soportan picos de presión cíclicos.
- Sistemas de basculamiento – eliminan las pérdidas de aceite y aumentan la seguridad.
- Desbrozadoras laterales – resisten vibraciones intensas.
- Plataformas vehiculares – preservan la integridad del sistema durante la elevación de cargas.
|
|

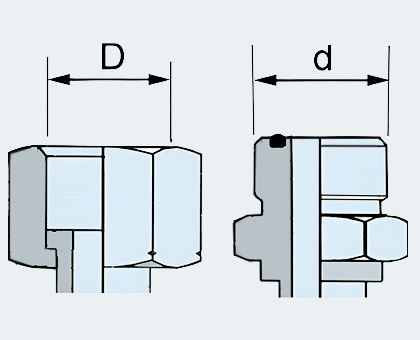

Medida Nominal |
Rosca Externa (d) [mm] |
Rosca Interna (D) [mm] |
|
9/16" |
14,3 |
12,8 |
|
|
11/16" |
17,5 |
15,9 |
|
|
13/16" |
20,6 |
19,0 |
|
|
1" |
25,4 |
23,8 |
|
|
1.3/16" |
30,2 |
27,9 |
|
|
1.7/16" |
36,5 |
34,2 |
|
|
1.11/16" |
42,9 |
40,5 |
|
|
2" |
50,8 |
48,41 |
|
|
Medida Nominal |
Diámetro del Orificio (D) [mm] |
|
5/16"-24 |
7,9 |
|
|
3/8"-24 |
9,5 |
|
|
7/16"-24 |
11,1 |
|
|
1/2"-20 |
12,7 |
|
|
9/16"-18 |
14,3 |
|
|
3/4"-16 |
19,0 |
|
|
7/8"-14 |
22,2 |
|
|
1.1/16"-12 |
27,0 |
|
|
1.3/16"-12 |
30,2 |
|
|
1.5/16"-12 |
33,4 |
|
|
1.5/8"-12 |
41,3 |
Es posible interconectar ORFS a JIC, BSP o métricas mediante adaptadores específicos. Recomendamos comprobar la presión, rosca y perfil de sellado de cada transición para mantener la estanqueidad y la seguridad.
En condiciones normales, no. La junta tórica compensa los microasentamientos. Utilice una llave dinamométrica al realizar el montaje y siga la tabla de torsión por calibre. Reapretar con frecuencia puede dañar la junta tórica.
Utilice cinta de PTFE si la conexión se volverá a apretar periódicamente. Prefiera el sellador anaeróbico para un sellado permanente y una mayor resistencia a las vibraciones.
Los adaptadores hidráulicos ORFS (O-Ring Face Seal) son la solución definitiva para evitar fugas en circuitos de hasta 420 bar, incluso bajo pulsación intensa, vibración constante y variaciones térmicas severas. Diseñados para tractores, cosechadoras, volquetes y plataformas viales, ofrecen una confiabilidad superior y reducen drásticamente el tiempo de inactividad de la máquina.
El sellado elástico de cara plana elimina las microfugas sin requerir la deformación metal-metal típica de las conexiones flare de 37°. Esto se traduce en:
- Un torque de montaje hasta un 30 % menor, evitando el sobreapriete.
- Reajustes prácticamente innecesarios, manteniendo estable la presión de servicio.
- Vida útil prolongada gracias al simple reemplazo del O-ring.
Todos los adaptadores hidráulicos Helesul son fabricados conforme a las normas ISO, SAE y DIN, garantizando intercambiabilidad, seguridad y un rendimiento predecible en el campo.
